Диаграмма потоков данных

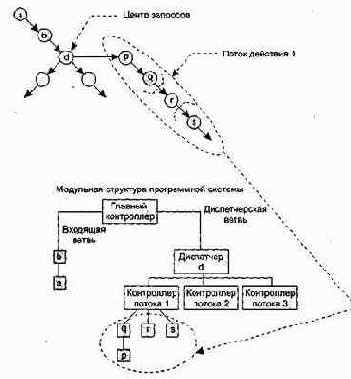

Рис. 5.6. Отображение в модульную структуру ПС потока действия 1



Шаг 6. Детализация структуры ПС. Производится отображение в структуру каждого потока действия. Каждый поток действия имеет свой тип. Могут встретиться поток-«преобразование» (отображается по предыдущей методике) и поток запросов. На рис. 5.6 приведен пример отображения потока действия 1. Подразумевается, что он является потоком преобразования.

Шаг 7. Уточнение иерархической структуры ПС. Уточнение выполняется для повышения качества системы. Как и при предыдущей методике, критериями уточнения служат: независимость модулей, эффективность реализации и тестирования, улучшение сопровождаемости.
