Генерация программного кода


Команды для генерации кода на языке Ada 95 содержит пункт Toots главного меню (рис. 17.33).

1. На компонентной диаграмме выделите оба компонента CourseOffering.

2. Выберите команду Tools:Ada95: Code Generation из главного меню.

Итоги генерации кода отображаются в окне Code Generation Status (рис. 17.34).

Все ошибки заносятся в log-окно.

3. Для завершения процесса генерации кода нажмите кнопку Close.

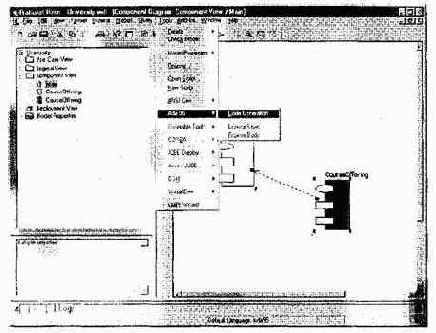

Рис. 17.33. Меню Tools: генерация кода на языке Ada 95

Рис. 17.34. Статус генерации кода

В процессе генерации Rational Rose отображает логическое описание класса в каркас программного кода — в коде появляются языковые описания имени класса, свойств класса и заголовки методов. Кроме того, для описания тела каждого метода формируется программная заготовка. Появляются и программные связи классов. Подразумевается, что программист будет дополнять этот код, работая в конкретной среде программирования, имеющей мост связи с системой Rational Rose. После каждого существенного дополнения программист с помощью возвратного проектирования, основанного на использовании моста связи, будет модифицировать диаграммы классов, вводя в них изменения, соответствующие результатам программирования.

Просмотрим код, сгенерированный средой Rational Rose.

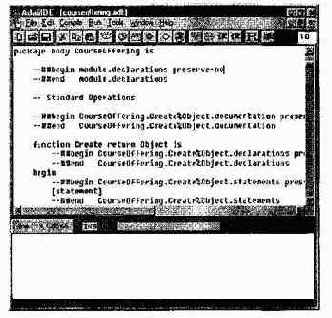

Фрагмент содержания .ads-файла, отражающего спецификацию класса CourseOffering, представлен на рис. 17.35. Отметим, что в программный текст добавлено то описание, которое было внесено в модель через окно документации. Более того, система Rational Rose подготавливает код к многократной итеративной модификации, защите выполняемых изменений. Стандартный раздел программного кода имеет вид

--##begin module.privateDeclarations preserve=yes

--##end module.privateDeclarations

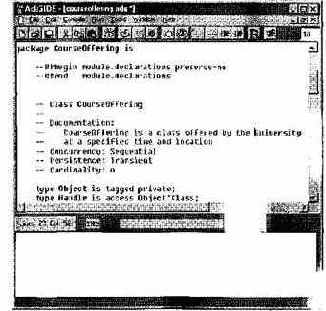

Рис. 17.35. Код спецификации класса, сгенерированный средой Rational Rose

Запись module.privateDeclarations обозначает имя раздела. Элемент preserve=(yes/no) говорит системе, можно ли при повторной генерации кода этот раздел изменять или нельзя.
